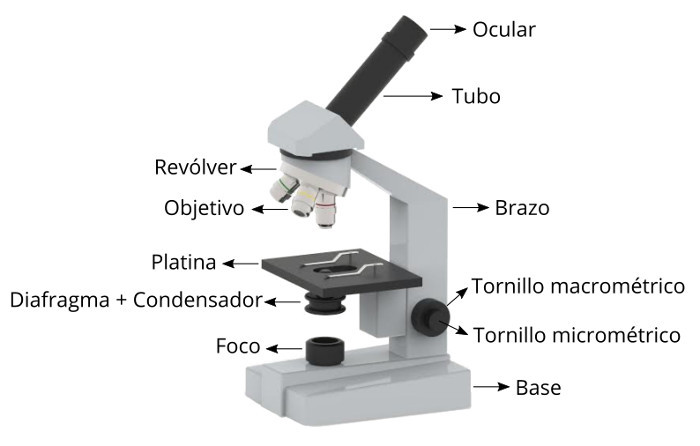

Partes del microscopio



En un microscopio óptico podemos distinguir entre el sistema óptico y el sistema mecánico:

  • El sistema óptico, incluye el conjunto de lentes y elementos de manipulación de la luz necesarios para generar una imagen aumentada.
  • El sistema mecánico, proporciona el soporte a los elementos anteriores.

Dentro del sistema óptico los elementos principales son:

  • Foco o fuente de luz; emite rayos de luz dirigidos hacia la muestra.
  • Condensador; concentra los rayos de luz sobre la preparación a observar.
  • Objetivo; conjunto de lentes que reciben la luz y permiten aumentar la imagen observada.
  • Ocular; donde acercas los ojos para ver. Amplía la imagen proveniente del objetivo y a través de él observas la muestra.

  En cuanto al sistema mecánico, los elementos principales son:

  • Base o pie; permite mantener el microscopio en posicion estable.
  • Brazo; conecta la base con el sistema óptico.
  • Platina; pieza horizontal donde se coloca la muestra.
  • Tornillo macrométrico y micrométrico; para regular la posición de la muestra. Sirve para enfocar el objeto, tener mejor nitidez y observar los detalles.
  • Revólver; parte del microscopio donde están montados los objetivos, normalmente 3 o 4 y puede girar para seleccionar el objetivo deseado.
  • Tubo; conecta los objetivos con el ocular.
